Portofolio Teknologi ARSA: Sistem Terminal RFID Industri untuk Grup Busana Apparel

Ringkasan Proyek

Klien: PT Ungaran Sari Garments (Busana Apparel Group)
Lokasi: Jawa Tengah, Indonesia
Sektor: Manufaktur Pakaian – Digitalisasi Industri 4.0
Solusi yang Diimplementasikan: Terminal RFID Industri Kustom dengan Dual-Band WiFi + Ethernet
Volume Produksi: ~150 Unit
Model Implementasi: R&D → Produksi Massal → Implementasi Seluruh Pabrik
Aplikasi: Pelacakan Kemajuan Produksi Real-Time di Stasiun Kerja Pekerja

Masalah Bisnis

Operasi manufaktur pakaian menghadapi tantangan kritis dalam hal visibilitas dan efisiensi:

• Keterbukaan produksi: Manajemen tidak dapat melacak kemajuan real-time pesanan individu di lebih dari 100 stasiun jahit, menyebabkan ketidakpastian pengiriman dan penundaan dalam identifikasi bottleneck.
• Ketidakefisienan pencatatan manual: Sistem pencatatan berbasis kertas atau sistem pencatatan digital manual mengharuskan pekerja menghentikan produksi, menyebabkan kerugian waktu 15-30 detik per item × 50-200 item/pekerja/hari = 12,5-100 menit kerugian produktivitas harian per pekerja.
• Kekurangan dalam pengendalian kualitas: Tidak adanya jejak yang menghubungkan cacat dengan operator atau tahap produksi tertentu, sehingga menghambat analisis penyebab utama.
• Kesalahan rekonsiliasi persediaan: Perbedaan antara perhitungan fisik dan catatan sistem sebesar 3-8%, yang menyebabkan pemborosan akibat produksi berlebihan atau penundaan pengiriman akibat kekurangan persediaan.
• Kegagalan manajemen WIP (Work-in-Progress): Modal terikat dalam barang setengah jadi tanpa visibilitas terhadap status penyelesaian atau lokasi.

Kontekstual Industri: Sektor garmen Indonesia menangani pesanan dengan variasi tinggi dan volume rendah (50-5.000 potong per SKU) untuk pembeli internasional (H&M, Zara, Uniqlo). Denda keterlambatan pengiriman: 2-5% dari nilai pesanan. Biaya klaim kualitas: 10-25% dari nilai batch yang cacat.

Dampak Klien (PT Ungaran Sari Garments):

• 150 stasiun kerja menjahit di seluruh area produksi
• 20-40 pesanan bersamaan dalam proses produksi
• Kapasitas produksi 8.000–15.000 pakaian per hari
• Pelacakan manual menyebabkan keterlambatan 12-18 jam dalam visibilitas status produksi.

Arsitektur Solusi ARSA

Desain Perangkat Keras

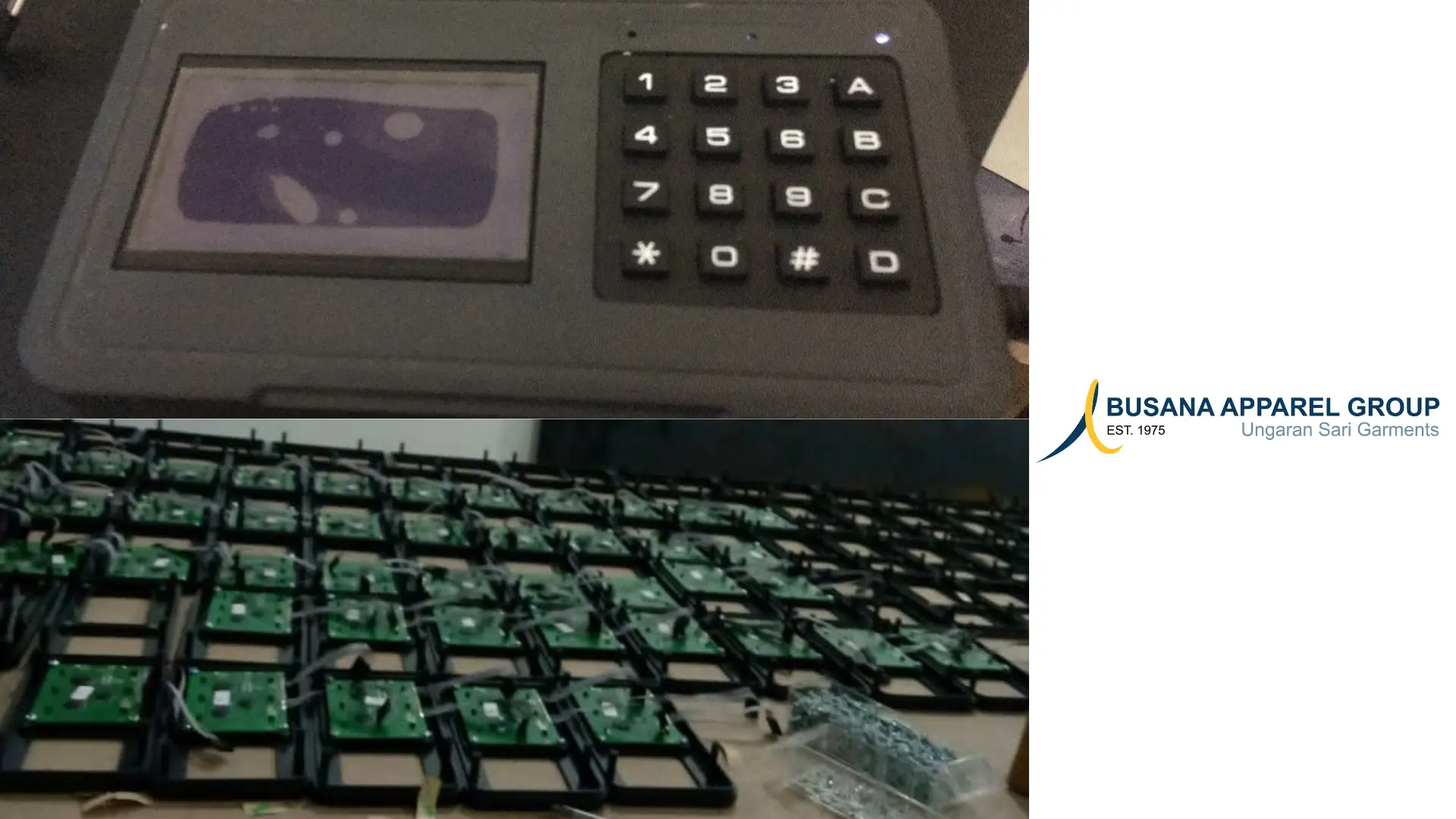

Terminal Pembaca RFID Industri

Bentuk Fisik:

• Kotak desktop kompak (sekitar 120 mm × 80 mm × 40 mm)
• Casing plastik ABS/PC yang tahan lama, dirancang untuk lingkungan manufaktur tekstil.
• Pelapis anti-statis (penting untuk elektronik di area penanganan kain)
• Opsi pemasangan terintegrasi: penjepit meja, braket dinding, dasar perekat

Komponen Utama:

1. Modul Pembaca RFID
   • Frekuensi: HF 13,56 MHz (standar ISO 14443A/B atau ISO 15693)
   • Jarak baca: 3-8 cm (optimal untuk pemindaian manual oleh pekerja tanpa perlu melepas pakaian dari area kerja)
   • Kecepatan baca: <100 milidetik per tag
   • Protokol penghindaran tabrakan multi-tag
2. Antarmuka Tampilan
   • Layar LCD (2,4″-3,5″ diagonal, diperkirakan dari gambar)
   • Lampu latar biru untuk visibilitas di pabrik dengan pencahayaan rendah
   • Umpan balik real-time: ID tag, ID pekerja, status operasi, pesan kesalahan
3. Antarmuka Masukan
   • Papan tombol numerik 16 tombol (0-9, A-D, *, #)
   • Tujuan: Masukan ID pekerja, masukan kode operasi, pengaturan ulang jumlah, navigasi sistem
4. Konektivitas (Jaringan Tiga Lapis Redundansi)
   • Utama: WiFi Dual-band (2.4GHz + 2.4GHz)
     • Dual 2.4GHz: Jangkauan yang diperluas untuk cakupan area pabrik yang luas (50-100m)
     • Peralihan otomatis antar band berdasarkan kekuatan sinyal/kemacetan
   • Cadangan: Ethernet RJ45 (10/100 Mbps)
     • Cadangan terintegrasi untuk keandalan jaringan dalam lingkungan industri yang berisik RF
   • Alasan: Redundansi tiga jalur memastikan ketersediaan 99,9%+ meskipun ada gangguan elektromagnetik (EMI) dari mesin jahit, motor, dan pencahayaan di pabrik.
5. Umpan Balik Audio
   • Buzzer piezo (terlihat di gril atas)
   • Tanda sukses: Bunyi bip tunggal (pindaian terdaftar)
   • Suara kesalahan: Tiga bunyi bip (tag tidak valid, pemindaian ganda, kegagalan jaringan)
   • Menghilangkan kebutuhan pekerja untuk mengalihkan pandangan dari benda kerja.
6. Sumber Daya Listrik
   • Masukan DC 5V (USB atau jack barrel)
   • Konsumsi daya: 2-4W (tipikal), <8W (puncak)

Alur Kerja Operasional

Siklus Produksi Harian

Persiapan Sebelum Shift:

1. Supervisor mengaktifkan terminal di 150 stasiun kerja.
2. Sistem menyinkronkan jadwal produksi: Pesanan hari ini, penugasan operasi, dan daftar pekerja.
3. Pekerja masuk menggunakan ID karyawan melalui papan tombol.

Produksi Real-Time:

Cutting Department → RFID Tag Applied to Garment Bundle
         ↓
Sewing Station 1 (Collar Attachment) → Worker Scans → System Records [Operator A, Station 12, Collar Done, 09:15:23]
         ↓
Sewing Station 2 (Sleeve Seams) → Worker Scans → System Records [Operator B, Station 18, Sleeves Done, 09:28:47]
         ↓
...continues through 8-15 operations per garment...
         ↓
Quality Control → Inspector Scans → System Records [Inspector C, Station QC-3, Pass/Fail, 10:42:11]
         ↓
Packing → Final Scan → System Records [Packer D, Station PK-1, Ready to Ship, 11:05:36]

Visibilitas Manajemen:

• Dashboard real-time menampilkan:
  • Persentase penyelesaian pesanan: “Pesanan #5423 – 847 dari 1000 buah (84,7%)”
  • Peringatan kemacetan: “Stasiun 22-24 (Buttonhole) – 230 unit dalam antrean”
  • Produktivitas pekerja: “Operator 15 – 45 buah per jam (target: 50)”
  • Bendera kualitas: “3 cacat terdeteksi pada Pesanan #5391 – Semua berasal dari Stasiun 9”

Nilai Strategis yang Diberikan

Dampak Operasional yang Diukur

Perbedaan Teknis

ARSA Solusi Khusus vs. Alternatif Komersial

Pembaca RFID Komersial (Zebra, Honeywell, Alien Technology):

• Harga: $300-$800 per unit
• Dirancang untuk logistik/retail (bukan untuk optimasi lini produksi)
• Tidak ada papan tombol terintegrasi untuk memasukkan ID pekerja.
• Opsi koneksi tunggal (WiFi ATAU Ethernet, tidak keduanya)
• Firmware generik yang memerlukan penyesuaian yang luas

Keunggulan ARSA:

• Biaya: Biaya per unit 60-80% lebih rendah melalui desain khusus + efisiensi produksi massal.
• Integrasi: Dirancang khusus untuk alur kerja pekerja garmen (keypad, umpan balik instan, penyimpanan sementara lokal)
• Keandalan: Jaringan berredundansi tiga lapis (WiFi ganda + Ethernet) menghilangkan titik kegagalan tunggal.
• Penyesuaian: Firmware yang dioptimalkan sesuai dengan kode operasi spesifik klien, penanganan kesalahan, dan persyaratan pelaporan.

Platform Pengembangan IoT Generik (Arduino, berbasis Raspberry Pi):

• Terpisah: Pembelian terpisah untuk modul RFID, layar, casing, dan modul jaringan.
• Tidak ada pengerasan industri: Gagal dalam debu tekstil, getaran, dan variasi suhu.
• Kompleksitas perangkat lunak: Memerlukan klien untuk mengembangkan seluruh tumpukan aplikasi.

Keunggulan ARSA:

• Turnkey: Perangkat terintegrasi tunggal, pemasangan plug-and-play
• Penguatan: Diuji untuk operasi terus-menerus selama 8 jam per hari di lingkungan pabrik.
• Dukungan: Pembaruan firmware, garansi hardware, pemecahan masalah di lokasi.

Manufaktur & Implementasi

R&D; ke Jalur Produksi

Fase 1: Pengembangan Prototipe (4-6 minggu)

• Desain PCB: Papan kustom yang mengintegrasikan pembaca RFID, mikrokontroler ESP32/STM32, dan modul WiFi/Ethernet.
• Desain kotak: Pemodelan CAD 3D, pencetakan 3D prototipe untuk pengujian kesesuaian
• Pengembangan firmware: Logika perangkat, tumpukan jaringan, protokol komunikasi server
• Validasi klien: 5-10 unit uji coba diuji di lini produksi PT Ungaran Sari Garments.

Fase 2: Penyempurnaan Desain (2-3 minggu)

• Integrasi umpan balik: Sesuaikan tata letak keyboard, kecerahan layar, dan volume bunyi berdasarkan masukan pekerja.
• Pengujian EMI/EMC: Pastikan perangkat tidak mengganggu mesin jahit atau sistem otomatisasi pabrik.
• Uji keandalan: Uji operasi terus-menerus selama 1.000 jam, validasi failover jaringan

Fase 3: Produksi Massal (6-8 minggu)

• Pembuatan PCB: batch 200 unit (150 untuk deployment + 50 cadangan/pool garansi)
• Pemasokan komponen: Modul RFID, layar, papan tombol, dan casing dari rantai pasokan Asia.
• Perakitan: SMT (Teknologi Pemasangan Permukaan) + pengelasan lubang melalui
• Pengendalian kualitas: Uji fungsi 100% (pembacaan RFID, konektivitas WiFi/Ethernet, operasi layar/keypad)
• Pembaruan firmware: Memuat firmware produksi sebelumnya + konfigurasi khusus klien

Fase 4: Implementasi (2-4 minggu)

• Dukungan saat peluncuran: Insinyur ARSA di lokasi, pemantauan jarak jauh

Implikasi Strategis bagi ARSA

Demonstrasi Kompetensi Inti

Kemampuan Integrasi Perangkat Keras dan Perangkat Lunak:

• Kemampuan yang teruji dalam merancang perangkat IoT industri kustom mulai dari konsep hingga produksi massal.
• Pelaksanaan lintas disiplin: Desain PCB, rekayasa firmware, desain casing, arsitektur jaringan, perangkat lunak backend
• Manajemen rantai pasok: Pengadaan komponen, kemitraan manufaktur, pengendalian kualitas secara massal

Keahlian di Sektor Manufaktur:

• Pemahaman mendalam tentang alur kerja produksi pakaian (urutan operasi, ergonomi pekerja, batasan ruang produksi)
• Berlaku untuk industri manufaktur diskrit lainnya (elektronik, otomotif, pengolahan makanan)
• Menempatkan ARSA sebagai spesialis Industri 4.0 untuk usaha kecil dan menengah (UKM) manufaktur di Indonesia.

Kesimpulan

Terminal RFID Industri ARSA untuk PT Ungaran Sari Garments menunjukkan kemampuan integrasi perangkat keras dan perangkat lunak yang tinggi: merancang, memproduksi, dan mengimplementasikan 150 perangkat IoT kustom yang memberikan ROI yang dapat diukur (pengembalian modal dalam 2-8 bulan) di lingkungan produksi yang kritis.

Keunggulan Utama:

• Platform yang dapat direplikasi: Lebih dari 300 pabrik garmen yang dapat dijangkau di Indonesia
• Teknologi IP yang dapat diterapkan di berbagai sektor manufaktur diskrit (elektronik, otomotif, makanan, farmasi)
• Integrasi vertikal: Desain perangkat keras + firmware + perangkat lunak + layanan implementasi menghilangkan beban koordinasi klien.
